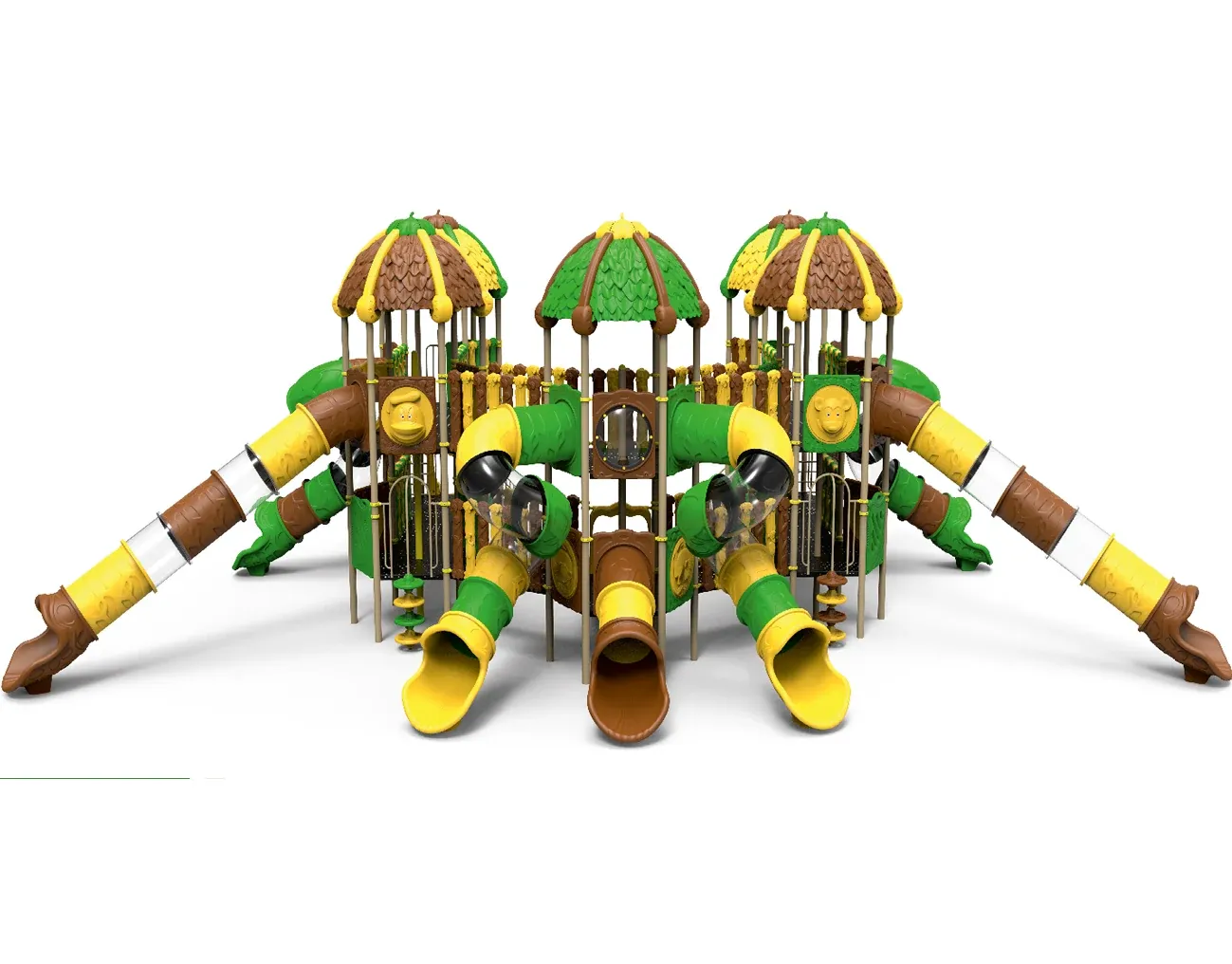

KULE 06 Oyun Kulesi — Kule Serisi, Park Misa katalog sayfası ve teknik ölçüleri

Kule Serisi

KULE 06 Oyun Kulesi

Ürün Kodu
KULE-06

KULE 06 Oyun Kulesi, Park Misa Kule Serisi kapsamında üretilen bir oyun grupları modelidir. Güvenlik alanı 2275 x 1650 cm, tepe yüksekliği 620 cm, düşme yüksekliği 285 cm. Metal aksam elektrostatik fırın boyalı, ahşap aksam su bazlı boyalıdır; tüm bileşenler açık hava koşullarına dayanıklıdır.

KULE 06 Oyun Kulesi için projede ayrılması gereken asgari yer yaklaşık 375,4 m²'dir (güvenlik alanı 2275 x 1650 cm). Kule Serisi içinde en geniş alanı isteyen modeldir; seride güvenlik alanları 156–375,4 m² arasında değişir. Düşme yüksekliği 285 cm; altına serilecek darbe emici zeminin kalınlığı bu değere göre belirlenir.

Teknik Ölçüler

Bu ölçüleri diğer modellerle karşılaştır →

Düşme Yüksekliği285 cm
Tepe Yüksekliği620 cm
Oturma Alanı1875 x 1250 cm
Güvenlik Alanı2275 x 1650 cm
Hemen ara: 0532 556 41 00

Yerleşim şeması

Güvenlik alanı ve oturma alanı ölçekli olarak çizilmiştir. Alan planlaması güvenlik alanına göre yapılır; ekipmanın kapladığı yere göre değil.

KULE-06 KULE 06 Oyun Kulesi — Güvenlik alanı 22,75 m x 16,50 m Güvenlik alanı: 22,75 m x 16,50 m (375,4 m²). Oturma alanı: 18,75 m x 12,50 m (234,4 m²). Oturma alanı ekipmanın sınır dikdörtgenidir; ekipmanın gerçek dış hattı değildir. Ölçekli yerleşim şemasıdır, imalat çizimi değildir. KULE-06 — KULE 06 Oyun Kulesi Kule Serisi · Park Misa Güvenlik alanı: 22,75 m 16,50 m 18,75 m 12,50 m pay 200 / 200 cm Güvenlik alanı — 375,4 m² Oturma alanı — 234,4 m² Ölçek: 1 m Oturma alanı ekipmanın sınır dikdörtgenidir; ekipmanın gerçek dış hattı değildir. Ölçekli yerleşim şemasıdır, imalat çizimi değildir. https://www.parkmisa.com.tr/urun/kule-06
Şemayı SVG olarak indirVektör dosya — CAD ve çizim programlarına aktarılabilir. İmalat çizimi değildir.
